| Nom De Marque: | Kingsine |
| Numéro De Modèle: | KF900 |
| Nombre De Pièces: | 1 jeu |
| Délai De Livraison: | 15 jours ouvrables |
| Conditions De Paiement: | T/T à l'avance, L/C |

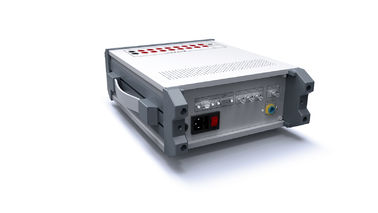

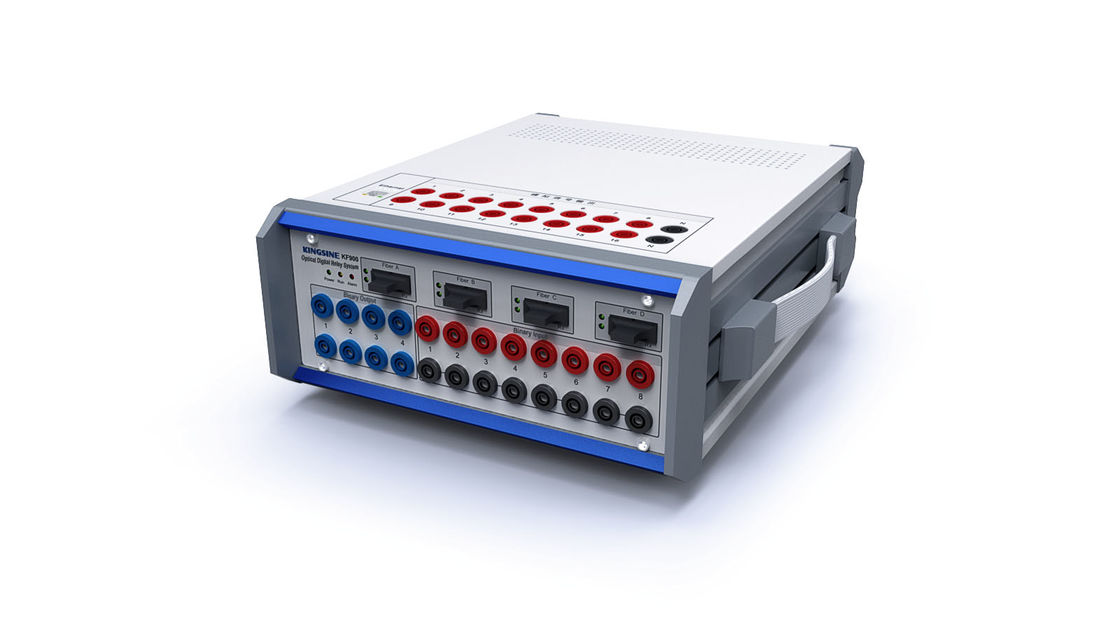

Système de test de relais optique numérique, 50Hz / 220V / 850nm KF900
1- Un test facile.
2.menu de fonctionnement, fonctionnement simple
3.norme CEI60044-7/8
4. Longueur d'onde: 850 nm
* Avec quatre interfaces Ethernet à fibre et une interface de sortie FT3 dédiée à 3 voies
* Conformément au format de cadre IEC61850-9-1 ou IEC61850-9-2 et envoyer des échantillons au format de cadre FT3 ou publier / souscrire des messages GOOSE,
*La valeur de l'échantillon de sortie ou GOOSE peut être librement définie,
* Dispose de 12 canaux de sortie analogique de signal faible, pour réaliser une variété de relais de protection, de dispositifs de surveillance et de contrôle, de test de boîte de fonctionnement intelligent.
Caractéristiques de fonction
Fournir des solutions de test complètes à divers dispositifs de protection des relais IEC61850 et dispositifs d'automatisation pour tous les utilisateurs d'énergie.
Fournir 4 paires d'interfaces optiques 100Base-FX, sortie optique 3 (FT3) ST, prise en charge EC61850-9-1, EC61850-9-2, EC6004-7/8 (FT3) et test de sortie de message numérique optique Goose
La procession d'entrée binaire analogique classique est compatible, fournissant 8 paires d'entrée binaire analogique et 4 paires de sortie binaire
Fournir 1 interface RG-B/PPS, peut accéder au signal horaire RG-B ou PPS qui se synchronise avec l'horloge synchrone GPS.
Paramètre technique
|
Entrée binaire
|
|
|
Je ne veux pas.
|
8 paires |
|
Caractéristique d'entrée |
0V à 250V (DC) ou sans contact (identifié automatiquement) |
|
Fréquence d'échantillonnage |
10 kHz |
|
Résolution du temps |
100 μs |
|
Temps de mesure maximal |
1.50 × 105 s |
|
Erreur de synchronisation |
Le système d'échantillonnage doit être conforme à l'annexe I. ± 0,1% ((1s ≈ 1,50 × 105 s) |
|
Définir la plage de temps de décrochage (défini par le logiciel) |
0ms 25ms |
|
Isolement électrique |
Isolement électrique à entrée de 8 paires |
|
Paramètre d'impédance de seuil ((pas de contacts) |
5 kΩ... 13 kΩ
|
|
Interface de synchronisation (GPS) |
|
|
|
Le dispositif de synchronisation par satellite KSGGPS) est facultatif; Interface de synchronisation de code B (RS485) |
|
Sortie binaire |
|
|
Je ne veux pas. |
4 paires |
|
Le type |
sans conteneurs et sans poteau, contrôlés par logiciel |
|
Capacité CA |
Le système de freinage doit être équipé d'un dispositif de freinage de freinage. |
|
Capacité en courant continu |
Pour les véhicules à moteur à commande électrique |
|
Énergie |
|
|
Voltage nominal |
220V ((AC) |
|
Voltage autorisé |
Pour les appareils de traitement des gaz, la valeur de l'échantillon doit être égale ou supérieure à: |
|
Fréquence nominale |
50 Hz |
|
Fréquence autorisée |
40 à 60 Hz |
|
Actuel |
1A (max.) |
|
Interface FT3 |
|
|
Utilisation de la norme |
Pour les appareils électroniques |
|
Le terminal n° 1. |
3 paires |
|
Type d'interface |
Résultats |
|
Longueur d'onde |
850 nm |
|
Type de fibre optique |
62.5/125 μm, multi-mode |
|
Distance de transmission |
Un kilomètre |
|
Interface de communication Ethernet |
|
|
Le type |
10/100 Base-TX ((10/100 Mbit, paire tordue / croisée automatique) |
|
Le port n°. |
1 paire |
|
Type d'interface |
RJ45 |
|
Type de câble |
5 paires de paires tordues |
|
Indication de l'État |
LED vert ((lumière): connexion efficace LED jaune ((flimmer): communication de données |
|
Interface de communication par fibre optique |
|
|
Le type |
100Base-FX ((100Mbit, fibre optique, plein duplex) |
|
Le port n°. |
4 paires |
|
Type d'interface |
SC |
|
Type de câble |
62.5/125 μm (fibre multimode orange) |
|
Longueur d'onde |
1300 nm |
|
Distance de transmission |
> 1 km |
|
Indication de l'État |
SPD vert ((éclair):connexion efficace Lien/AcT jaune ((flicker): communication de données |
|
Environnement opérationnel |
|
|
Température de fonctionnement |
-10°C ≈ +50°C |
|
Température de stockage et de transport |
-20°C+70°C |
|
Humidité |
Humidité relative de 5 à 90%, pas de condensation
|
