Nom De Marque: | Kingsine |
Numéro De Modèle: | K3066L |
Nombre De Pièces: | 1 jeu |
Délai De Livraison: | 15 jours ouvrables |
Conditions De Paiement: | T/T à l'avance, L/C |

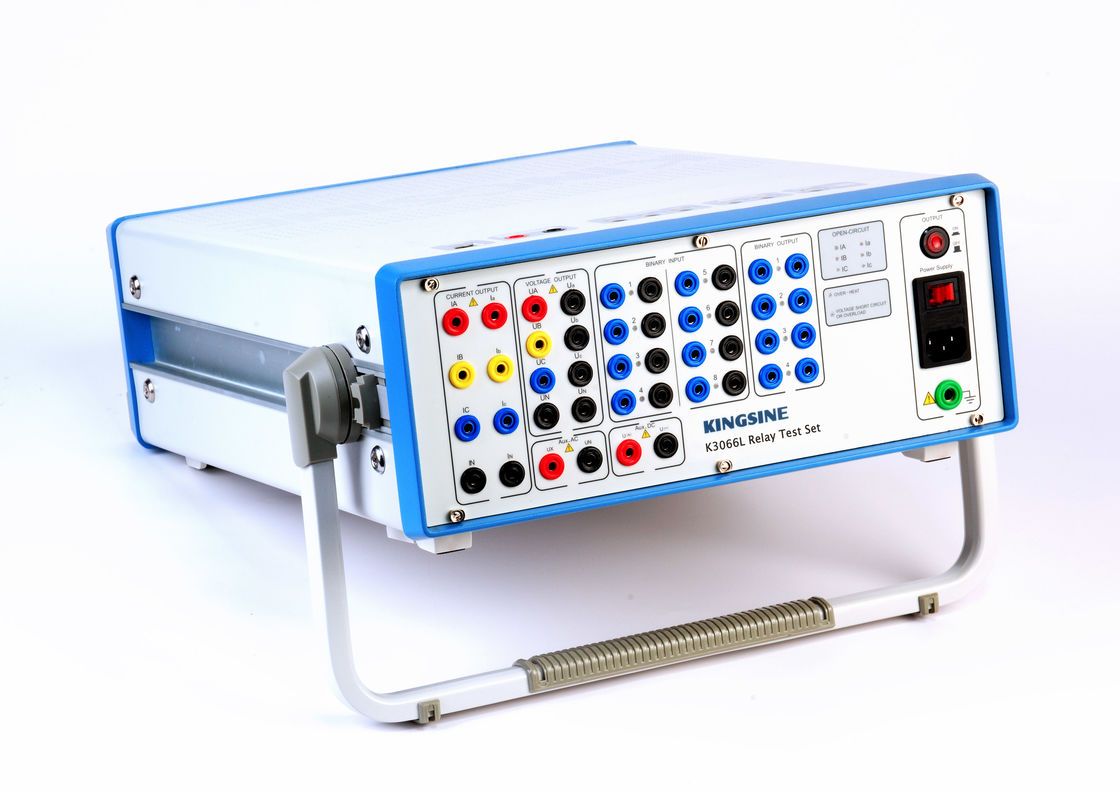

Système de test de relais haute tension, 7 phases mode AC / RJ45 / GPS K3066L
Dispositifs d'essai de protection des relais
1- Un test facile.
2.menu de fonctionnement, fonctionnement simple
3.Tension d'entrée nominale: 220 VAC
4.Puissance:2000VA
Un logiciel PC convivial pour un fonctionnement facile!
Le testeur de relais de la série K30 est extrêmement conçu pour les utilisateurs étrangers, avec un logiciel PC convivial comme votre besoin, des fonctionnalités et des fonctions uniques vous aident tout le chemin!
1. Système d'auto-protection unique assure la protection puissante lorsque l'instrument est en fonctionnement, arrêt automatique de la sortie lorsque le réseau est anormal;
2. technologie unique de commutateur de puissance et d'amplificateur, de sorte que la précision de sortie et l'efficacité et le facteur de puissance sont augmentés,qui est conforme à la tendance internationale d'économie d'énergie et de protection de l'environnement;
3. Avec une fonction d'alarme de test de mise à la terre du boîtier et d'entrée de tension externe, pour garantir la sécurité personnelle;
4. deux en un du compteur et de la source, avec fonction de test interne et externe, auto-étalonnage, oscillographe, et la durée de chaque oscillographe atteint 50S (fonction facultative);
5. Fournir aux appareils testés un courant continu auxiliaire indépendant, 0 ~ 300V/0,6A (sans pôles et réglable);
6. Fonction d'essai du transducteur et du compteur d'énergie (fonction facultative);
7. L'interface de test offre une fonction de surveillance de sortie unique et une fonction de pré-traçage de courbe, aide davantage à l'analyse sur place;
Données techniques de K3066L
Générateurs de tension |
||
Réglage Portée |
Le nombre de fois où les données sont utilisées |
7 x 0... 130 V |
AC à deux phases (L-L) |
2 x 0... 260 V |
|
Le pouvoir |
Le nombre de fois où les données sont utilisées |
7 x 70 V, à 0... 130 V |
AC à deux phases (L-L) |
2 x 110 V, à 0... 260 V |
|
Précision |
< 0,07% de lecture + 0,03% de plage garantie à 0... 130 V < 0,02% de lecture + 0,01% d'intervalle typique à 0 à 130 V |
|
Résolution |
1 mV |
|
Générateurs de courant |
||
Réglage Portée |
Le nombre de fois où les données sont utilisées |
6 x 0... 30 A |
AC à trois phases (2L-N) |
3 x 0... 60 A (groupe A II B) |
|
AC à une phase (3L-N) |
1 x 0... 180 A |
|
Le pouvoir |
Le nombre de fois où les données sont utilisées |
6x 450V, à 0... 30A |
AC à trois phases (2L-N) |
3x 600VA, à 0... 60A (groupe A II B) |
|
AC à une phase (3L-N) |
1 x 1500 VA, à 0... 180A (max.) |
|
Précision |
< 0,07% de lecture + 0,06% de gamme garantie à 0-30A < 0,02% de lecture + 0,02% de plage typique à 0-30A |
|
Résolution |
1 mA |
|
Générateurs, général |
||
Fréquence |
Portée |
0... 1000 Hz |
Précision / dérive |
erreur < 0,001 Hz à 10... 65 Hz, Erreur < 0,01 Hz à 65 Hz...450 Hz Erreur < 0,02 Hz à 450 Hz...1000 Hz |
|
Résolution |
00,001 Hz |
|
Phases |
Portée |
- 360°... +360° |
Précision / dérive |
Erreur < 0,2 ° |
|
Résolution |
0.1° |
|
Températeur |
Portée |
Il est infini. |
Précision / dérive |
Erreur <0,1 ms |
|
Générateurs à courant continu |
||
Plateformes de tension |
0... 300V/110W |
|
Plateaux de courant |
0... 20 A/300 W |
|
Précision |
< 0,07% de lecture + 0,03% de gamme garantie à 0 à 300 V < 0,04% de lecture + 0,02% de plage typique de 0 à 300 V |
|
< 0,14% de lecture + 0,06% de gamme garantie à 0-20A < 0,05% de lecture + 0,02% de plage typique à 0-20A |
||
Résolution |
1mA; 1 mV |
|
Fourniture de courant continu auxiliaire |
||
Portée |
0... 300 V/110 W |
|
Entrées binaires |
||
Numéro |
8 paires |
|
Voltage compatible |
10 V... 250 V en courant continu |
|
Produits binaires |
||
Numéro |
4 couples |
|
Capacité |
250V/3A AC/DC |
|
Synchronisation |
||
Mode de synchronisation |
GPS |
|
Harmonieuse |
||
Temps de chevauchement harmonique |
2... 20 fois |
|
Énergie électrique |
||
Voltage d'entrée nominal |
85 V... 264 V de courant alternatif |
|
Le pouvoir |
Pour les appareils électroniques |
|
Fréquence nominale |
47 Hz... 65 Hz. Je ne sais pas. |
|
Conditions environnementales |
||
Température de fonctionnement |
-5 °C à 55 °C |
|
Température de stockage |
-20 °C à 75 °C |
|
Plage d'humidité |
5%... 90%, non condensé |
|
Le poids |
17.5 kg |
|
Les dimensions |
Pour les véhicules à moteur électrique à commande autonome, la valeur maximale de l'échantillon doit être égale ou supérieure à: |
|
Connexion au PC |
RJ45 |
Ensemble d'essai de relais de protection de la série K30:
Modèle |
Les canaux |
Sorties de courant alternatif |
Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. |
10 canaux de sortie |
Pour les appareils à commande numérique: |
Les données relatives à l'émission de CO2 sont fournies par les autorités compétentes. |
7 canaux de sortie |
3*30A/4*300V |
Le nombre de personnes concernées |
13 canaux de sortie |
Pour les appareils à commande numérique: |
Résultats de l'enquête |
10 canaux de sortie |
Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur. |
Le nombre de personnes concernées |
7 canaux de sortie |
Pour les appareils à commande numérique |
Le montant de l'aide est fixé au montant de l'aide. |
7 canaux de sortie |
Pour les appareils à commande numérique |
Fonctions principales:
Les postes |
Je ne peux pas. |
Relais de synchronisation |
|
Faute de lecture |
|
Synchronisation GPS |
|
Relais de surcourant |
50/76 |
Relais de surcourant en temps inverse |
51 |
Relais sous-courants |
37 |
Relais de faille au sol |
50 |
Relais directionnels de surcourant |
67 |
Relais directionnels de défaillance au sol |
67N |
Relais de surtension |
59 |
Relais sous tension |
27 |
Relais de tension directionnelle |
91 |
Relais de puissance directionnels |
32 |
Relais de facteur de puissance |
55 |
Protection différentielle (circuit différentiel) |
87 |
Équipement de protection à distance (phase par phase) |
21 |
Relais de surcourant en séquence négative |
46N |
Protection contre la surcharge du moteur |
51/86 et |
Dispositifs de ré-fermeture automatique |
79 |
Relais de déclenchement |
94 |
Relais de régulation de tension |
|
Relais de surimpédance, Z> |
|
Relais de sous-impédance, Z |
|
Relais à décalage horaire |
|
