Nom De Marque: | Kingsine |
Nombre De Pièces: | 1 jeu |
Délai De Livraison: | 15 jours ouvrables |
Conditions De Paiement: | T/T à l'avance, L/C |

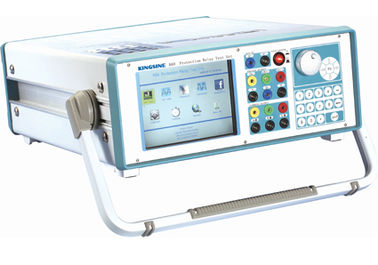

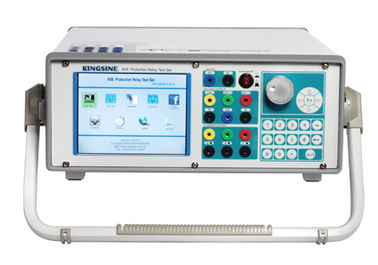

l'essai triphasé de relais de protection de sortie de tension a placé K68
Dispositifs d'essai de protection de relais
1. essai facile
2. menu d'opération, opération simple
3. tension d'entrée de nominal : 220VAC
4. puissance : 1000VA
La solution la plus rentable pour l'essai de relais !
Caractéristiques de logiciel :
1. capable examiner la plupart de relais par le manuel ou l'automation : Relais de tension, relais de courant, relais de fréquence,
Les relais de puissance, relais d'impédance, relais d'harmonique, distance transmet par relais etc. ;
2. Avec la fonction de logement-fondre-détection d'individu, l'interface du logiciel peut montrer si le logement
fondre bon ou pas, assurent effectivement la sécurité de l'essai.
Caractéristiques du matériel :
1. appareil de contrôle tout-en-un de relais de conception avec 6,4 pouces d'affichage d'affichage à cristaux liquides ;
2. de la sauce à tension CA De 4 phases et de la sauce actuelle à C.A. de 3 phases peuvent être produites ensemble, même la gamme,
La phase, fréquence peut être placée indépendamment ;
3. la tension CA Maximum peut atteindre 300V chaque phase, C.C aux. indépendant d'offre aux dispositifs examinés, 0 | 300
V/0.6A (Poleless et réglable) ;
4. type différent d'offre de port d'ordinateur : Le port USB, RJ45 le port, port visuel de VGA, USB/RJ45 met en communication
commode pour le transfert des données, port visuel de VGA peut se relier au projecteur et facile pour l'étude et la formation ;
5. encodeur rotatoire de longue durée superbe + clavier fonctionnel.
Données techniques de K68
Générateurs de tension |
||
Établissement Gamme |
C.A. 4-phase (L-N) |
4 x 0… 130V |
|
C.A. biphasé (L-L) |
2x 0… 260 V |
Puissance |
C.A. 4-phase (L-N) |
4 x70VA, à 0… 130 V |
|
C.A. biphasé (L-L) |
2 x 140VA, à 0… 260 V |
Exactitude |
<0> <0> |
|
Résolution |
1mV |
|
Générateurs actuels |
||
Établissement Gamme |
C.A. triphasé (L-N) |
3 x 0… 35 A |
|
C.A. 1-phase (3L-N) |
1 x 0… 105 A |
Puissance |
C.A. triphasé (L-N) |
1x 450VA, à 0… 35A |
|
C.A. 1-phase (3L-N) |
1 x 1000VA, à 0… 105A |
Exactitude |
<0> <0> |
|
Résolution |
1mA |
|
Générateurs, généraux |
||
Fréquence |
Gamme |
0… 1000 hertz |
|
Exactitude/dérive |
Erreur <> Erreur <> Erreur <> |
|
Résolution |
0.001Hz |
Phase |
Gamme |
- 360°… +360° |
|
Exactitude/dérive |
Erreur <> |
|
Résolution |
0.1° |
Temps |
Gamme |
0… 999,999.999s |
|
Exactitude/dérive |
Erreur<1ms> |
Générateurs de C.C |
||
Chaînes de tension |
0… 300V/180VA |
|
Gammes actuelles |
0… 20A/300W |
|
Exactitude |
Erreur<0>… 300 V ; Erreur<0> 0… 20 A ;
|
|
Résolution |
1mA ; 1 système mv |
|
Approvisionnement aux. de C.C |
||
Gamme |
0… 300V/0.6A |
|
Entrées binaires |
||
Nombre |
8 paires |
|
Tension compatible |
C.C 10V… 250V |
|
Sorties binaires |
||
Nombre |
4 paires |
|
Capacité |
250V/3A (AC/DC) |
|
Synchronisation |
||
Mode de synchronisation |
GPS |
|
Harmonique |
||
Temps harmoniques de chevauchement |
2… 9 fois |
|
Alimentation d'énergie |
||
Tension d'entrée nominale |
220V±20% VCA, 1-phase |
|
Puissance |
1000VA |
|
Fréquence nominale |
50±10% hertz |
|
Conditions environnementales |
||
La température d'opération |
°C 55 de -5°C… |
|
Température de stockage |
°C 75 de -20°C… |
|
Humidité relative |
5%… 90 %, sans condensation |
|
Poids |
20KG |
|
Dimensions |
460 (D)×140 (W)×360 (h) millimètre |
|
Interface |
RJ45, USB, VGA |
Liste principale d'appareil de contrôle de relais de série :
Série K68 |
K68 |
3x35A, 4x130V, 5 modules de fonction, Ethernet, TFT LCD, crispation |
K68i |
3x35A, 4x300V, 5 modules de fonction, Ethernet, TFT LCD, crispation |
Fonctions importantes :
Articles |
IEEE (R) non. |
Relais de surintensité |
50/76 |
Relais inverses de surintensité de temps |
51 |
Relais de courant de fond |
37 |
Relais moulus de défaut |
50 |
Relais directionnels de surintensité |
67 |
Relais moulus directionnels de défaut |
67N |
Relais de surtension |
59 |
Relais de sousvoltage |
27 |
Relais directionnels de tension |
91 |
Relais directionnels de puissance |
32 |
Relais de facteur de puissance |
55 |
Équipement de protection de distance (phase par phase) |
21 |
Dispositifs reclosing automatiques |
79 |
Relais de déclenchement |
94 |
Relais de réglementation de tension |
|
Relais d'Overimpedance, Z> |
|
Relais d'Underimpedance, Z |
|
Relais à retard de temps |
|
