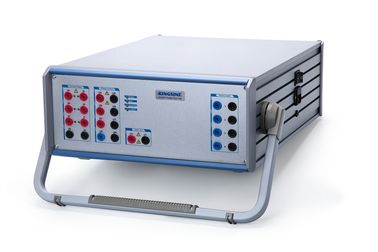

Cliquez sur "GOOSE" dans l'interface principale pour accéder à la page de détection du message GOOSE.

Les messages GOOSE peuvent être consultés à partir de l'un des trois ports optiques et cliquez sur "F1: Refresh" pour détecter les messages GOOSE actuellement connectés.

Numéro de série: indiquer le bloc de commande GOOSE par numéro de série;

Port: pour déterminer si le bloc de commande GOOOSE actuel est accessible depuis le port optique 1, le port optique 2 ou le port optique 3, afficher le numéro de port correspondant;

Nom de l'IED: le message GOOSE reçu correspond automatiquement au fichier SCD. Si la correspondance réussit, le nom correspondant de l'IED est affiché. S'il ne correspond pas, l'affichage affichera "/". Lorsque vous cliquez sur"F2:"Display Switch" et "IED Name" Affiche l'adresse MAC de destination du message GOOSE;

APPID: afficher l'APPID du bloc de commande GOOSE;

Résultats de l'inspection: Lorsque le message GOOSE reçu correspond au fichier SCD et affiche le nom du DÉI, cliquez sur "F3: vérification de la cohérence" pour vérifier si le paramètre du message GOOSE correspond au fichier SCD.Si elle est cohérente, vérifiez l' affichage de la barre de résultats; sinon, vérifiez l'affichage de la barre de résultats. Cliquezoupour consulter la liste de vérification de la cohérence, comme indiqué à la figure 5.4-1.

Figure 5.4-1 Résultat de correspondance du message

Transmission en série de données: série dans le mode de fonctionnement de la liaison de fibre optique, n'affecte pas le flux de données en fibre, mais aussi l'accès à l'analyse normale des données, la fonction d'instrument peut être utilisée normalement.

Appuyez sur "F4: string to close (optical network port) " pour ouvrir la fonction de transfert en série des données du port optique,le port optique 1 ou le port optique 2 reçoivent les données du port optique 2 ou du port optique 1 en les renvoyant les uns aux autres;.

Cliquez sur "F5: chaîne dans le port série fermé (optique)", ouvrez la fonction de transfert de données série, RX a reçu des données du port TX en même temps

Sur la page "Détection de GOOSE", cliquez sur le bloc de commande GOOSE ou sur les touches fléchées "haut" et "bas" pour sélectionner le bloc de commande GOOSE (la couleur de fond du bloc de commande GOOSE sélectionné est jaune),cliquez sur la touche "ENTER" pour entrer le contrôle GOOSE sélectionné Bloquer la page de test du terminal virtuel.

La fonction d'essai "terminal virtuel" comprend la liste des terminaux virtuels GOOSE, le graphique d'indication de l'état des terminaux virtuels GOOSE, le graphique de traversée des terminaux virtuels GOOSE,et la table des enregistrements de changement de terminal virtuel GOOSE, puis cliquez sur "F1: liste""F2: indication d'état" F3 : Traverser le graphique "" F4: Temps de retournement "Vous pouvez basculer entre les quatre pages de fonction du test de terminal virtuel.

Liste de terminaux virtuels GOOSE: "liste de terminaux virtuels GOOSE" affiche en temps réel le type de canal de terminal virtuel GOOSE et la valeur de l'état, si l'état du canal de terminal virtuel change,les données de valeur d'état se rafraîchissent immédiatement, et sautez automatiquement à la page de données de variable, tout en changeant l'affichage en rouge de la valeur des données en arrière-plan.Affichage en temps réel du numéro d'état StNum du message GOOSE par image et du numéro de série SqNum afin d'observer le changement de données du terminal virtuel GOOSE.

Graphique d'indication de l'état du terminal virtuel GOOSE: "Graphique d'indication de l'état du terminal virtuel GOOSE" correspond à un terminal virtuel dans chaque carte de grille,lorsque le point de données unique est "1" ou que les données à double point sont "10"Lorsque vous cliquez sur le graphique de grille, le nom du canal, le type et la valeur de l'état actuel du terminal virtuel correspondant s'affichent en bas de la page.

Diagramme de parcours du terminal virtuel GOOSE:"diagramme de traversée du terminal virtuel GOOSE" pour afficher la façon dont le terminal virtuel GOOSE est affiché en temps réel dans les 90 secondes suivant la situation de transition de l'état des données,lorsque le point unique de données est "1" ou les données en double point est "10" Les lignes dans la vue sont affichées sous forme de barres carrées.

GOOSE Changement de terminal virtuel Tableau des enregistrements de temps de retour:"Tableau de l'enregistrement du temps de roulement du changement de terminal virtuel de GOOSE" enregistre le moment du changement de terminal virtuel,enregistrer la différence d'heure entre le dernier changement et enregistrer l'état du canal de changement (comme enregistrer l'état du canal de False → True)
