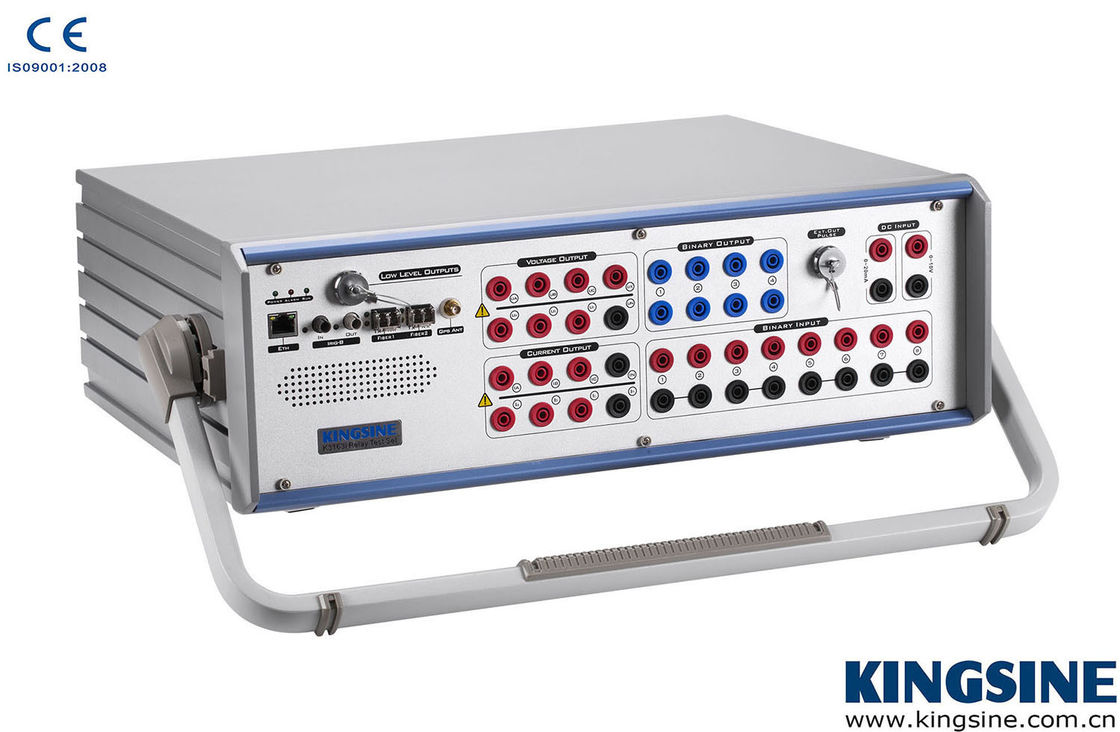

Première partie: Caractéristiques

1.Tous les types de relais de tension, de courant, de fréquence, de puissance, d'impédance, d'harmonie, de différentiel et de synchronisme peuvent être testés manuellement ou automatiquement;Les dispositifs de protection de l'espace et de la séquence zéro peuvent être vérifiés avec une valeur fixe et l'essai à distance du dispositif de protection peut être effectué en simulant divers types de défauts.; le transformateur numérique basé sur un micro-ordinateur et le transformateur numérique peuvent être scannés automatiquement ainsi que la courbe de retenue du rapport de protection différentielle pour l'ensemble Transformateur générateur,avec fonction de déclenchement GPS;

2.La fiabilité est assurée par ses pièces de dissipation de chaleur uniques, avec quatre ventilateurs d'échappement à haute puissance dans l'instrument et un protecteur de température et un compteur installés;Ils assurent une excellente stabilité et fiabilité lors d'un fort courant et d'un long temps de travail.La source de courant elle-même possède déjà les fonctions de protection du circuit ouvert et d'alarme du circuit ouvert; la source de tension a une fonction de protection du court-circuit,détection de distorsion coupée ainsi que fonctions d'auto-verrouillage de détection et d'alarme de défaut de câblageIl peut effectuer une surveillance dynamique de la forme d'onde de sortie et la montrer.

3.A des contacts d'entrée isolés, compatibles entre contacts au ralenti et contacts électriques potentiels, qui permettent de connecter le câblage de différentes manières.

4.A une sortie de tension de sept canaux, dont un canal est pour la tension CC auxiliaire, ce qui le rend plus pratique pour le débogage sur le terrain.

5.Avoir une fonction de fonctionnement hors ligne améliorée, il peut produire indépendamment une tension en sept phases et un courant en six phases, avec une amplitude, une phase et une fréquence arbitraires et réglables en continu.Facile à utiliser, et l'interface chinois-anglais peut être modifiée arbitrairement.puissance, impédance, différentiel harmonique et relais de synchronisation et vitesse, and Zero Sequence Protection devices can be checked with fixed value and the Group test of the protection device can be carried on by simulating various types of faults and digital transformer can been automatically scanned as well as the differential protection ratio restraint curve for the Generator Transformer set;

6.Construction architecturale du cadre intérieur, avec une boîte à machine à haute résistance en alliage d'aluminium résistant aux vibrations et aux chocs qui rend l'appareil capable de résister à des vibrations vigoureuses.

7.Utilise le dernier DSP et FPGA programmable à grande échelle de l'American TI Company, avec une simulation de forme d'onde à 1448 points,l'engrenage de l'instrument avec une meilleure réponse transitoire et une caractéristique amplitude-fréquenceC'est le premier à avoir utilisé le port série DA de 20 bits en Chine, ce qui améliorera encore la précision de sortie.

Deuxième partie: Logiciel

1Le logiciel.KRT du kit est basé sur Windows et fonctionne via un ordinateur portable approprié.le traitement et l'enregistrement des résultats des essais sont effectués par le logiciel d'exploitation sur un ordinateur portable ou un contrôleurLe logiciel fournit les fonctions suivantes avec affichage de menu convivial.

2Le logiciel.KRT est basé sur un système d'exploitation basé sur des fenêtres (Windows XP/Vista/Win7), support de la souris et aide en ligne.

3Le logiciel.KRT a une communication en temps réel avec l'ensemble de tests de protection, les résultats mesurés sont affichés en ligne.

4Le logiciel.KRT contrôle les sorties CA et CC de manière à ce que l'effet de décalage CA des sorties CA de degrés et de durées variables puisse être produit.

5Le logiciel.KRT contrôle le contenu harmonique (2e à 20e) des sorties CA et effectue des tests à l'état stable, dynamiques et transitoires.

6Le logiciel.KRT est polyvalent et facilement personnalisable par les utilisateurs sans connaissance du langage de programmation standard.

7Le logiciel.KRT rampe au moins 2 signaux de test simultanément. Les résultats sont disponibles sous forme graphique et/ou tabulaire.

8.support logiciel KRT, y compris la valeur nominale, la distance, le différentiel, le surcourant, le synchronisateur, la transformation et les valeurs et caractéristiques fixes de protection,également tester les principaux paramètres de base de données de pochoirsEn outre, il prend en charge l'importation et l'exportation de fichiers de pochoirs, ce qui simplifie la configuration des différents dispositifs de protection par l'utilisateur pour faciliter l'opération.

9Le logiciel.KRT fournit des images vectorielles, ondulatoires, de signaux et différentiels, d'impédance, de surcourant, etc. Des images abondantes reflètent directement le paramètre actuel et l'état de test;et aussi fournir zoom, déplacer, contrôler les points et des opérations plus complexes

10Le logiciel.KRT prend en charge le testeur numérique, compatible avec IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, Goose et plus d'autres protocoles.

11Le logiciel.KRT devrait importer et exporter toutes sortes de fichiers RIO et XRIO ou etc. qui peuvent faire le test facilement
